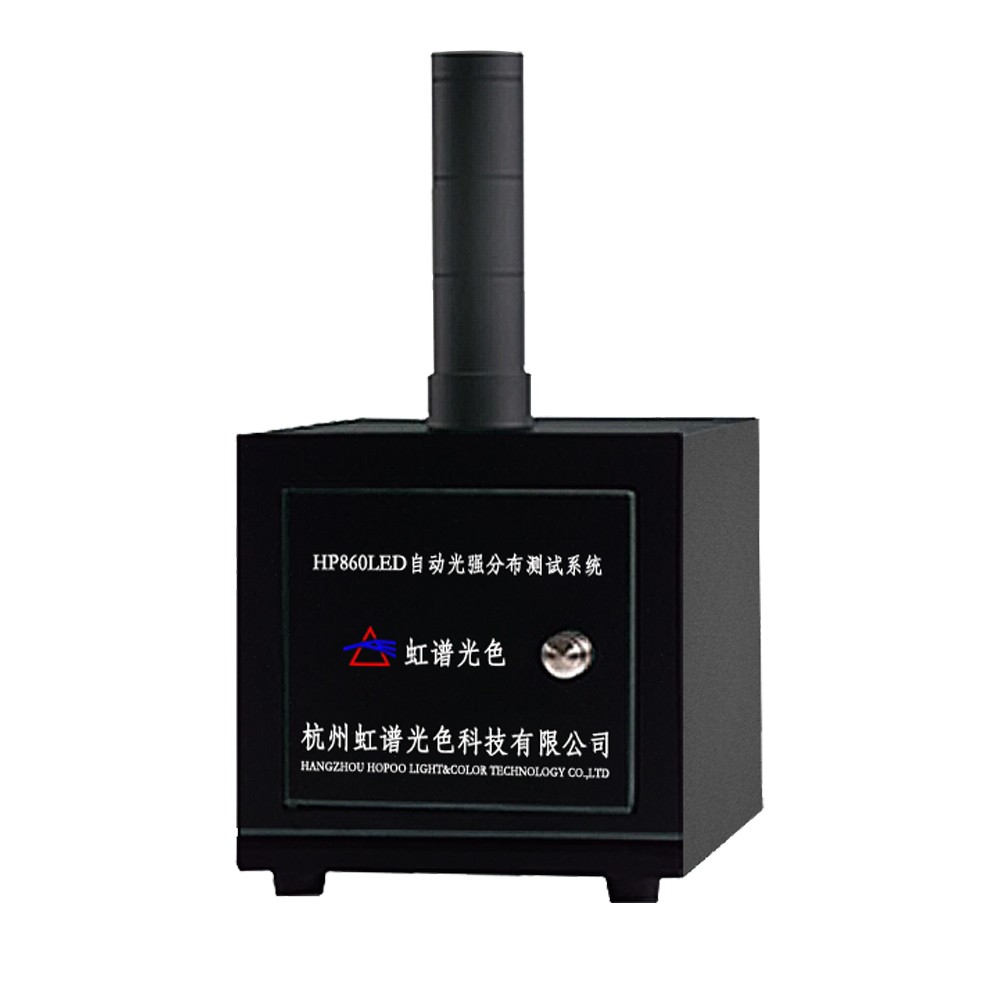

Spécialement conçu pour mesurer la courbe de répartition lumineuse (répartition de l'intensité des LED), l'angle du faisceau, l'intensité lumineuse normale, la tension directe, le courant inverse, la tension de claquage inverse et d'autres paramètres optoélectroniques des LED, conformément aux conditions A ou B de la publication CIE. Ce système permet de tester avec une grande précision les performances optiques et électriques des LED ; il fournit aux fabricants des données complètes sur ces paramètres, rendant ainsi le développement et la production de LED plus efficaces et plus fiables.
B. Paramètres de performance :
● Plage de mesure de l'intensité lumineuse : 0 mcd ~ 300 000 mcd ;● Précision de la mesure de l'intensité lumineuse : Classe 1 ;
Intensité lumineuse de crête : Imax ;
Plage de mesure de l'angle : -90° ~ +90° ;
● Plage de réglage de l'angle : 0,2° ;
● Pas angulaire : 1° ;
Plage de mesure du flux lumineux équivalent : 1 lm ~ 200 lm ;
Tracé automatique des courbes d'intensité lumineuse (coordonnées polaires ou cartésiennes) et mesure automatique des angles du faisceau ;
Courant direct (IF) : 0,1 mA à 800,0 mA
Tension directe (VF) : 0,01 V ~ 20,00 V
Courant inverse (IR) : 0,1 μA ~ 200,0 μA
Tension inverse (VR) : 0,01 V ~ 20,00 V
Associé à une sphère d'intégration, il permet de mesurer le flux lumineux de diverses sources lumineuses.

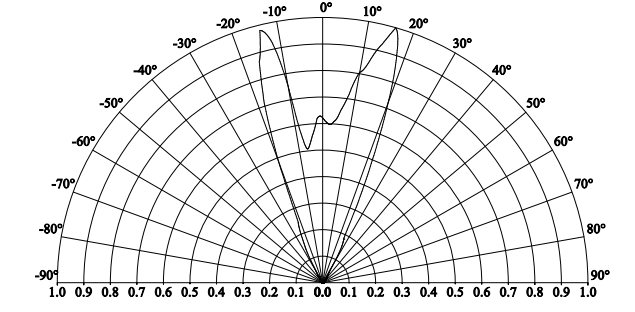

Le rapport d'essai du dispositif de mesure de la répartition de l'intensité des LED se présente comme suit :
