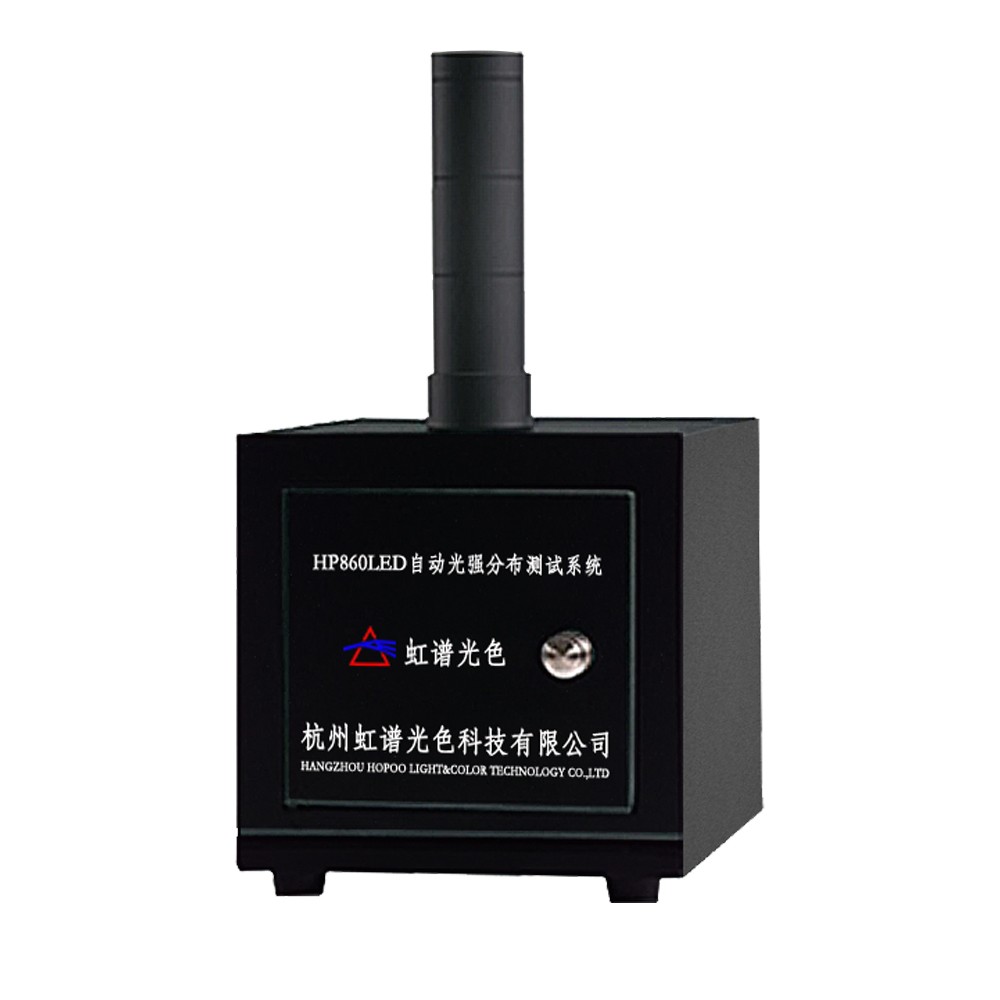

Speziell für die Messung der Lichtstärkeverteilungskurve (LED-Intensitätsverteilung), des Abstrahlwinkels, der Lichtstärke in Normalenrichtung, der Durchlassspannung, des Sperrstroms, der Sperrdurchbruchspannung sowie weiterer optoelektronischer Parameter von LEDs entwickelt – in Übereinstimmung mit der CIE-Publikation (Bedingung A oder B). Das System ermöglicht hochpräzise Tests der optischen und elektrischen Leistung von LEDs und liefert Herstellern umfassende Parameterdaten, wodurch Entwicklung und Produktion effizienter und zuverlässiger gestaltet werden.
B. Leistungsparameter:
● Messbereich Lichtstärke: 0 mcd ~ 300.000 mcd;● Genauigkeit der Lichtstärkemessung: Klasse 1;
Maximale Lichtstärke: I_max;
Winkelmessbereich: -90° ~ +90°;
● Winkeleinstellbereich: 0,2°;
● Winkelintervall: 1°;
Messbereich für den äquivalenten Lichtstrom: 1 lm ~ 200 lm;
Automatische Erstellung von Lichtstärkeverteilungskurven (Polarkoordinaten oder kartesische Koordinaten) und automatische Messung des Abstrahlwinkels;
Durchlassstrom (IF): 0,1 mA bis 800,0 mA
Durchlassspannung (VF): 0,01 V ~ 20,00 V
Sperrstrom (IR): 0,1 µA ~ 200,0 µA
Sperrspannung (VR): 0,01 V ~ 20,00 V
In Kombination mit einer Ulbricht-Kugel kann der Lichtstrom verschiedener Lichtquellen gemessen werden.
Der Prüfbericht des Messsystems für die LED-Lichtstärkeverteilung sieht wie folgt aus:
