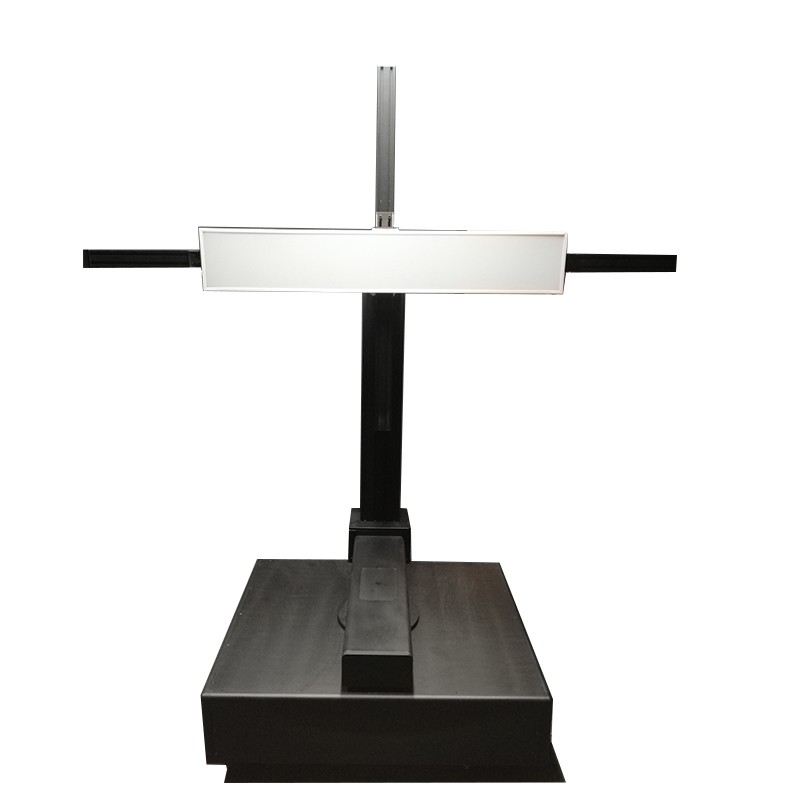

GON2000 идеально подходит для анализа угловых пространственных характеристик излучения больших светодиодных модулей, продуктов с твердотельным освещением (SSL) и обычных ламп и светильников. Он может работать вместе с фотометром в качестве обычного гониофотометра или со спектрометром в качестве высококачественного гониоспектрорадиометра. Это позволяет с максимальной точностью измерять все важные рабочие характеристики, такие как кривые распределения силы света, световой поток, цветовые координаты и даже индекс цветопередачи.
|
спецификация |
описание |
|
Угломер |
|
|
Тип гониометра CIE
|
C, система координат с горизонтальной оптической осью
|
|
Привод
|
Синхронные серводвигатели с угловыми датчиками
|
|
Угловой диапазон оси C
|
От -90 ° до + 270 °, защита с помощью концевых выключателей от
|
|
Угловой диапазон оси g
|
± 165 °, защита с помощью концевых выключателей |
|
Разрешение датчика угла
|
0.01° |
|
Воспроизводимость ось C
|
≤0,1 ° (при номинальной нагрузке); ≤0,2 ° (при макс. Нагрузке)
|
|
RВоспроизводимость осьg
|
≤0,1 ° (при номинальной нагрузке); ≤0,1 ° (при макс. Нагрузке)
|
|
Угловая скорость C ось
|
3,1 ° / с до 50 ° / с по выбору (16 скоростей)
|
|
Угловая скоростьg ось
|
От 1,8 ° / с до 30 ° / с по выбору (16 скоростей)
|
|
Диапазон перемещения по оси Z
|
От 50 до 500 мм с помощью рукоятки (встроенная шкала измерения в мм)
|
|
Высота нетто
|
1005 mm |
|
Размеры (В х Ш х Г); вес
|
1852.5 x 1492 x 1798 mm; 660 kg
|
|
Высота рабочей зоны для монтажа
|
421,5 мм (высота второй ступени над полом)
|
|
Регулировка высоты
|
± 25 мм над регулируемыми ножками
|
|
Радиус действия
|
2000 mm |
|
Минимальная высота помещения для работы системы
|
3000 x 3000 мм (минимальная зона безопасности); Высота помещения 2700 мм
|
|
Выравнивание лазера
|
Интегрированный в центр вращения оси g и C, 1 мВт, класс лазера 2 . |
|
Безопасность машины
|
Аварийный выключатель на гониометре / контроллере LGS; дополнительный лазерный сканер безопасности
|
|
Источник питания; потребляемая мощность
|
230 В переменного тока / 50 Гц; Максимум. 1000 ВА
|
|
Высота для операции
|
0 - 2000 m |
