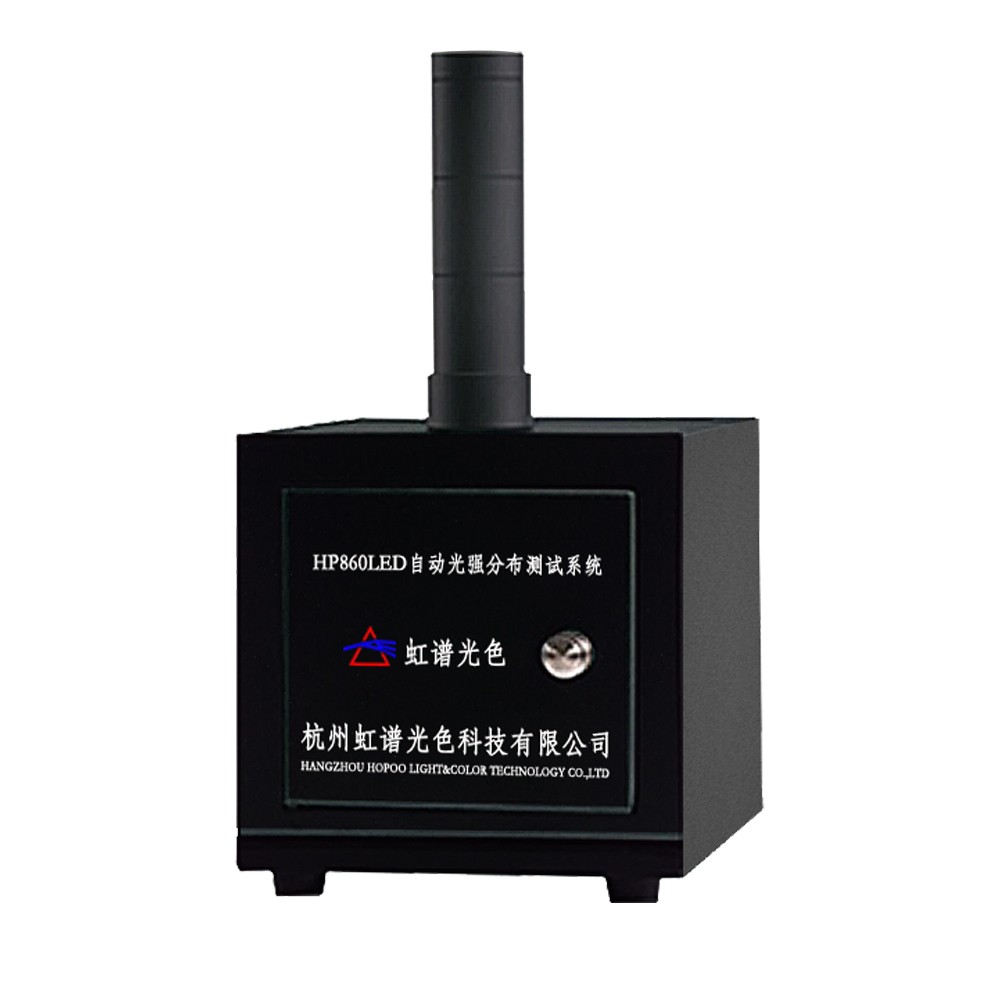

Diseñado específicamente para medir la curva de distribución de la luz (distribución de intensidad del LED), el ángulo del haz, la intensidad lumínica normal, la tensión directa, la corriente inversa, la tensión de ruptura inversa y otros parámetros optoelectrónicos de los LED, en cumplimiento con la publicación CIE (condición A o B). Este sistema permite realizar pruebas de alta precisión del rendimiento óptico y eléctrico de los LED, proporcionando a los fabricantes datos completos sobre dichos parámetros, lo que hace que el desarrollo y la producción de LED sean más eficaces y fiables.
B. Parámetros de rendimiento:
● Rango de medición de intensidad lumínica: 0 mcd ~ 300 000 mcd;● Precisión de la medición de intensidad lumínica: Nivel 1;
Intensidad lumínica máxima: Imax;
Rango de medición de ángulo: -90° ~ +90°;
● Rango de ajuste de ángulo: 0,2°;
● Intervalo angular: 1°;
Rango de medición de flujo luminoso equivalente: 1 lm ~ 200 lm;
Generación automática de curvas de intensidad lumínica (coordenadas polares o cartesianas) y medición automática de los ángulos del haz;
Corriente directa (IF): 0,1 mA a 800,0 mA
Tensión directa (VF): 0,01 V ~ 20,00 V
Corriente inversa (IR): 0,1 μA ~ 200,0 μA
Tensión inversa (VR): 0,01 V ~ 20,00 V
Combinado con una esfera integradora, permite medir el flujo luminoso de diversas fuentes de luz.

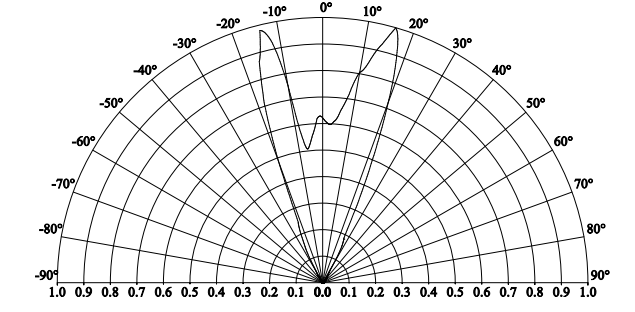

El informe de prueba del equipo de medición de distribución de intensidad LED es el siguiente:
